Başlıca Özellikler
Işıklı kılavuz plakasının hafif çalışma gereksinimine göre, Bodor üretimi BCL-XL makinesi aşağıdaki özelliklere sahiptir:
1. Hızlı ve hassas nokta sistemi, hızlı ve kolay çalışır.
2. Bir kerede bitim: Nokta-işaretleme, çizgi düzeni, gravürleme, kesme.
3. Çoğu tasarım yazılımı ile uyumlu, parametreler otomatik olarak optimize eder.
4. Çoklu ışık, yön ve yöntemde.
Teknik Parametreler

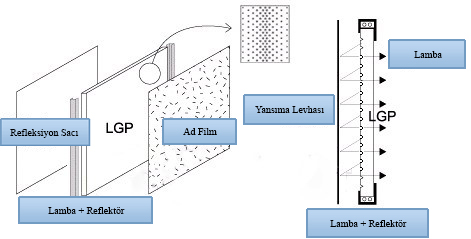

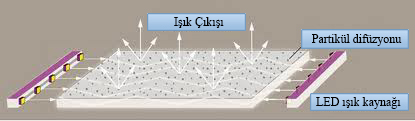

Işıklı Kılavuz Plakasının İlkesi:
Normal Lgp’lerin mukayesesi
|
Makinede İşleme prosesi |
Lazer Nota Gravürü |
Lazer Gravürü |
Şablon İşaretleme |
Elek Baskı |
|
Yansıma Noktası |
Konkav Dos (Üç boyutlu ızgara ilkesi, üç boyutlu yansıma yayılımı) |
Konkav Çizgiler, (iki-boyutlu ızgara prensibi İki boyutlu yansıma yayılımı) |
Konveks Noktalar (üç boyutlu yansıma) |
İki boyutlu noktalar, yansıma için |
|
Geometrik Alan (boşluk) |
Üç boyutlu |
İki boyutlu |
İki boyutlu |
Düz yüzey |
|
Proses Kategorisi |
Temassız termal işleme |
Temassız termal işleme |
Bir defada kalıplama |
Kimyasal reaksiyon |
|
Şekil |
Her türlü şekil (kavisli ve fistolu şekil) |
Tekli kare |
Özel basit grafikler |
Özel basit grafikler |
|
Parlaklık |
Elek baskıya göre %30 daha yüksek |
Elek baskıya göre %10 daha yüksek |
Elek baskıdan %20 daha yüksek |
|
|
Eşitlilik |
0.01mm |
0.1mm |
0.05mm |
0.1mm |
|
Kalite Garanti Süresi |
8 yıl |
8 yıl |
5 yıl |
3 yıl |
|
Uygulanabilir Çevre |
Akriliğe zarar vermez |
Akriliğe zarar vermez |
Akriliğe zarar vermez |
Oksitlenmez |
|
Her türlü bükülü veya bükülmemiş kenar |
Bükülü kenarlar ışığı daha iyi emebilir |
Hayır |
Hayır |
Hayır |
|
Model |
BCL1309XL |
BCL1325XL |
|
Çalışma Alanı |
1300*900mm |
1300*2500mm |
|
Lazer Gücü |
60w/80w/100w |
|
|
Lazer Tipi |
CO2 Sealed Laser Tube,10.6μm |
|
|
Soğutma Tipi |
Su Soğutma |
|
|
Gravür Hızı |
0-60000mm/dakika |
|
|
Kesme Hızı |
0-40000mm/dakika |
|
|
Lazer Çıkış Kontrolü |
0-100% yazılım ile ayarlanmış |
|
|
Min.Gravür Boyu |
Çince: 2.0mm*2.0mm, İngilizce Harf: 1.0mm*1.0mm |
|
|
En Yüksek Tarama Hassasiyeti |
4000DPI |
|
|
Yerleştirme Doğruluğu |
≤+0.01mm |
|
|
Kontrol Yazılımı |
DSP Kontrol Sistemi |
|
|
Grafik Format Desteği |
DST PLT BMP DXF DWG AI LAS,v.s. |
|
|
Uyumlu Yazılım |
CORELDRAW,PHOTOSHOP,AUTOCAD,TAJIMA,v.s. |
|
|
Renk Ayrımı |
Evet |
|
|
Tahrik Sistemi |
Yüksek-hassasiyetli 3 faz Dinkleme Motoru |
|
|
Yardımcı Ekipmanları |
Egzoz Fan ve Hava Egzoz Borusu |
|
|
Güç Kaynağı |
AC110V/220V+10%,50HZ/60HZ |
|
|
Çalışma Ortamı |
Sıcaklık: 0-45C, Nem: 5-95%(Yoğunlaşma Suyu) |
|
|
Opsiyon |
Yukarı & Aşağı Tezgah, Petek Çalışma Tezgahı, Döner Cihaz, Otomatik-Odak Cihazı |
|
Konfigürasyon
ABD odak lensleri ve aynalar Tayvan HİWİN doğrusal kılavuz rayı Çıkalı çalışma tezgahı
DSP kontrol sistemi Yüksek hassasiyetli 3-faz dinkleme motoru Uzun ömürlü lazer tüpü
Uygulamalar
Uygulama olan sanayi:
Reklamcılık sanayi, ışıklandırma sanayi, fuarcılık sanayi, dekorasyon, el sanatları hediyelik Uygulama Malzemeleri:
LGP, akrilik; ayrıca bütün ahşap türlerine, bambu ürünlerine, renkli plakalara, kağıt, der ve diğer metal olmayan malzemelere uygulanabilir.
